聚酯输送网带厂家带你了解热塑性聚酯的成型加工工艺 ——旭瑞网业

聚酯输送网带厂家带你了解热塑性聚酯的成型加工工艺
聚酯输送网带厂家说热塑性聚酯PET、PBT成型加工的要点如下。
(1)聚酯输送网带 厂家说PET、PBT可适应多种成型加工方法，但作为工程塑料，大部分采用注射成型。增强PBT注射成型时料筒温度230—270℃，模具温度70℃;增强PET注射成型时料筒温度260—290℃，模具温度需要达到130℃;但通过共聚、添加成核剂等可在模具温度70℃下成型。GF增强PET的流动性比PBT高30%一50%。

(2)即使少量水分存在，也会使制品表面异常或性能下降，故成型前需要充分干燥，对于PBT需要干燥到水分在0.03%以下，干燥条件为120—130℃、3—5h，如低于100℃则即使长时间干燥也无济于事;若超过150℃，物料会变色。
(3)未增强时成型收缩率比PA6大，比POM略小。增强后成型收缩率为0.2%一0.8%，与非结晶性塑料相仿。但GF的加入，会使塑料制品性能产生方向性。
(4)临界表面张力大(PET为43mN/m)，涂装、印刷、黏结等二次加工性能好。

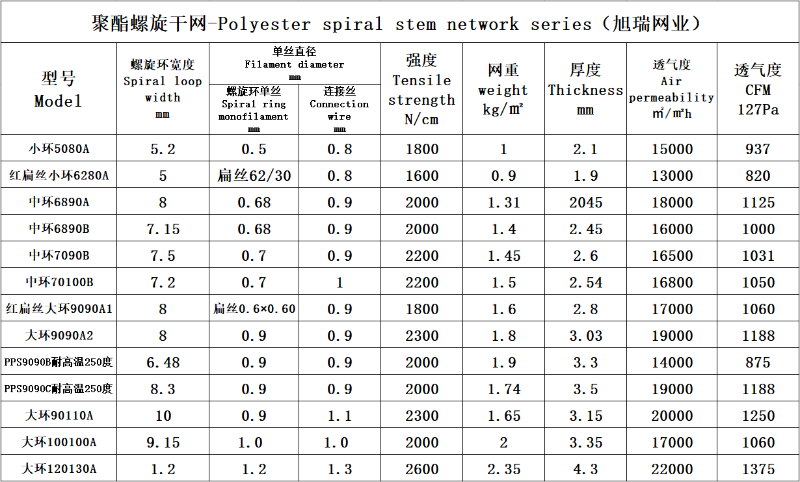

（旭瑞产品技术参数表）

螺旋输送网带厂家聚酯螺旋网通常是先将聚酯单丝或复丝经螺旋环绕后，生产出左右螺旋环，然后用穿丝连接，经定型、切边、涂胶制成单丝或复丝螺旋网。但是由于作用在螺旋环上的穿丝采用的是一根圆单丝穿入，所以当两个螺旋啮合定型后，螺旋环啮合的浅，环距孔隙大，不耐磨损、强度低、物料嵌入孔隙后造成剥离性能差。
生产一种耐磨损、抗拉强度高，物料剥离性能好的聚酯螺旋网带。  螺旋网带由螺旋环、穿丝、填丝组成，在螺旋网体中相互嵌入的左右螺旋环中穿入的穿丝为两根或两根以上的圆单丝，也可以是一根横截面为哑铃形或椭圆形丝或矩形丝，由于左右螺旋环之间的穿丝增宽，使螺旋环啮合加深，螺旋网热定型后螺旋环间距孔隙变小，增加了螺旋网表面的受磨面积，达到了耐磨损，提高了抗拉强度及物料易剥离的目的。可使耐磨性和物料剥离性能提高一倍左右，在成本增加不大的情况下可降低网费，提高抄造效率，节约大量的换网时间。

安徽旭瑞网业有限公司，创立于1981年，公司位于我国四大筛网生产基地之一的利辛县工业园，企业依靠科学的管理，可靠的质量和优惠的价格得以迅猛发展，目前已是年产160万平方米筛网的生产贸易型企业集团。公司拥有多年从事丝印网纱、过滤网、不锈钢网、滤布的研究与开发技术人员数名。旭瑞网业表面TH抗静电处理技术,解决筛网使用过程中,糊眼,堵网孔,印刷品边缘模糊等问题。本公司销售世界品牌：瑞士赛发、意大利纱帝、日本丝玛特、NBC等系列纱网滤布。
