高品质筛网研发生产基地 智能R4代纳米滤布供应商

旭瑞筛网供应热线: 400-660-5809
旭瑞网业新闻资讯

陶瓷丝印贴花网布好看样式价格-陶瓷丝印贴花工艺【旭瑞网业】

返回列表 来源: 安徽旭瑞网业有限公司 发布日期: 2020.01.09 浏览次数:



陶瓷丝印贴花纸属于工艺美术范畴,它是将纹样装饰、色彩和造型融入到陶瓷中,形成工艺美术品,这是实用与艺术的完美结 合。

  随着我国经济的发展和消费水平的不断提高,人们对生活用品的装饰也提出了更高的要求。图案装饰要靠印刷术复制法实现,即直接在器物上印刷图案

  而对于异形和有特殊要求的承印材料和承印物,则需要采用间接装饰法。小膜花纸就是满足这一要求的一种装饰法,下面由安徽旭瑞网业有限公司为您介绍。

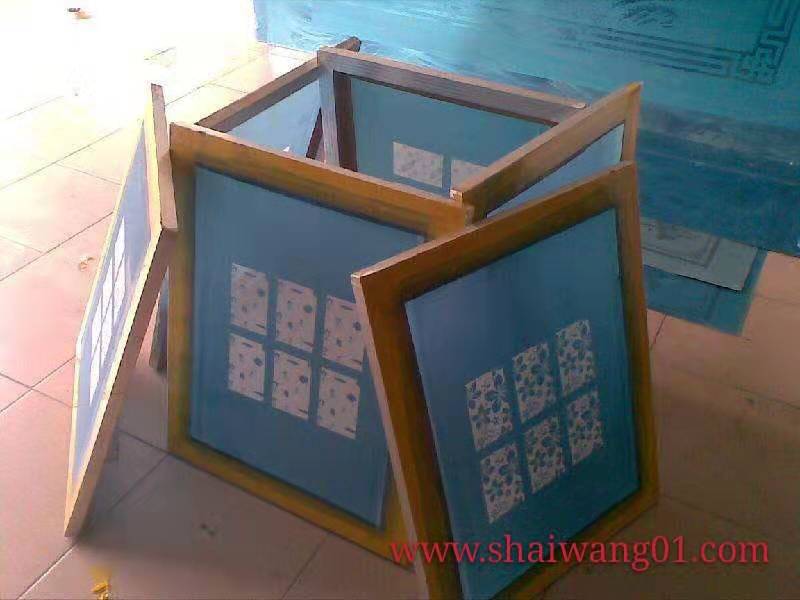

微信图片_20200103072551


 小膜花纸,也称水转移贴花纸,它是先将图案印刷在一种预涂水溶性胶的特殊纸张上,再通过水浸泡润湿后,转移贴附于物件表面的一种装饰工艺。小膜花纸主要应用于陶瓷、玻璃、运动器材(头盔、球拍等) 、金属、木器等物件不规则表面的装饰。

 小膜花纸是由底层的底纸(也称纸基),中间层的是溶胶,和表面的封面油组成的。

小膜花纸按照转贴后烧烤温度的不同可以分为:高温花纸及低温花纸。

 高温花纸,包括陶瓷高温烧成花纸、玻璃高温烧成花纸,其中陶瓷花纸又可分为釉上花纸、釉中花纸;低温花纸,主要应用于运动器材、金属、木器等,花纸转贴到承印物上后,只需2 0 0°C以下低温烘烤即可。

 小膜花纸与其他转印贴花纸相比,最大的特点就是具有点线清晰、阶调细腻、膜层柔韧的优点,所以是制作高档花纸的最佳选择。

 小膜花纸制作工艺主要分为印前准备、印中控制、印后检验。小膜花纸,尤其是高温花纸(陶瓷花纸及玻璃花纸),印前部分极为重要,包括设计、分色、制版及材料的选择。优质的小膜花纸,图案层次分明细腻,色彩饱和、套色准确,没有龟纹、没有画面缺点,转贴时有较理想的延展性、不易断裂,烧烤效果理想。

  能否达到这些质量要求,很大程度上取决于印前各项工艺。



印前准备


一、设计及分色

1

 陶瓷花纸分色因受颜料性质的限制,所以不像普通三原色印刷原理那么简单。陶瓷颜料要经过中高温烧烤才能与瓷釉表面熔合,从而呈现出不同的色泽。

 不同的陶瓷颜料含有不同的化学成分,而这些元素相互之间不能混合,且个别颜料在印刷时必须达到10μ m以上的厚度才能出现正常的色彩(如钴蓝、镉红)

 了解了陶瓷颜料的性质,在印前分色制版工艺中才能因色而异判断和处理一些实际问题(如镉系列不可和铁系列颜色相混或相叠 )

2

 如何准确地审稿和分色一款图案有多少个颜色? 每个颜色是否可以叠印(例如铁红色和硒红色不能混合,就不能叠印; 硒红和紫红不能混合,也不能叠印?

 除了上述问题需特别注意外,还要能准确分辨出每个图案应该分成多少颜色,是否用细的网点才能保证减少制样试验次数,并保证图案的还原程度。

3

 有关图案层次的过渡,实践证明,在正常的网印中,挂网成数高的部位容易印糊(网点之间不应该连接却连接起来了 )。只有在成数低于40%的情况下,才容易印出清晰的网点。

 碰到这样的难题,解决方法有两个:一是把过渡色分成两版印刷,第一次打底印浅色版,第二次印深色版 ,成数掌握在5 0%以下,渐渐向5% 过渡。这样的过渡色柔和且不易断层。如果图案精细且还原要求高,就应该花高成本去处理制版工艺。

 用高线数如1 2 0~1 5 0线加网制单色软片,并用相应的丝网制作网版。感光材料建议用毛细软片,只要操作正确,就能得到理想的效果。

4

 如果图案中有蓝色(特别是深蓝 )、红色(特别是大红) ,需要用二次印刷加厚印层。在确定加网线数时要考虑用 12 0线以下,丝网目数也应该选用300 目以下。

 不然,蓝色不够蓝,红色不够红,甚至烧烤后红色会出现淡红带黑的色相,很难看,这就是印红色时没掌握好厚度所致。


二、绷网及制版

1

 陶瓷花纸网版对色层的厚度有比较高的要求,所以不能以精细程度来判断印出陶瓷花纸的质量,也不是采用高目数丝网就能解决的问题。图案的加网线数高,必定要用高目数丝网

而用高目数丝网3 个缺点:

①成本高;

②色层薄,难以表现陶瓷颜色的色相;

③容易堵网。

标准的丝网是300 T聚酯网,该丝网印出的色层易接近陶瓷颜料的要求,且丝网和颜料成本都低,印刷时的可生产性最为理想。

2

 一般来说,印刷封面油选用60~80目丝网; 印刷加网网点图案,选用300~380目丝网;陶瓷花纸印刷金膏选用 380目丝网;

 玻璃花纸印刷金膏选用350目丝网( 玻璃花纸要求遮盖力好)一般 200 目以上的网版选用进口网纱为宜。

3

 选定了加网线数和丝网类型后,比较难掌握的工艺就是制作网版(俗称晒版 )

晒版应严格注意:

①选网。网材要选聚酯网,不能选尼龙丝网,网型T S,如300T350S (350S 比较贵,且易拉裂 ) ;

②选用毛细软片或好的感光胶,以保证成像还原好,网点形状理想,网点损失率少于5%;

③绷网的张力值是否合适会直接影响印刷的套色是否准确。实践证明,陶瓷花纸的网版张力以1 8 N为宜。

印刷前必须检查每个网版是否符合要求。

微信图片_20191030115152


三、调色

1

 网印瓷墨由发色剂( 陶瓷颜料)与调墨油按一定比例混合调制而成(根据颜料的比重确认混合比例 ) 粘度要适合丝网印刷。一般调制比例为颜料: 调墨油 =100:40~80

 调制假金色时需加大调墨油的比例,即假金粉:调墨油=100: 100

2

 网印瓷墨和普通彩印油墨一样,也具备色别、明度、饱和度3个基本要素。同样也有明、暗、浓、淡之分。但网印瓷墨的互混性远不如普通彩印油墨,往往会因混合不当,在烧烤过程中相互发生化学反应,呈现出不理想的色彩,甚至引起爆花、冲金等现象。有些网印瓷墨虽然可以混合,但也受到某些条件的限制。

 通常是先将它们按比例均匀混合成一个专用色再进行印刷,呈色效果会比较好。

3

网印瓷墨的发色剂颗粒比普通彩印油墨颜料的颗粒粗,比重也较大,这对提高网印陶瓷釉上贴花纸的质量影响很大。

 为了提高印品质量,对网印瓷墨的要求是颗粒越细越好。瓷墨调合后需经过三辊机研磨,以确保颜料调和均匀,并保证颜料细度。一般应研磨3~5次。

 印刷时,每印一段时间后应将丝网中的剩余瓷墨除去,换入新的瓷墨,并清洗印版,把嵌入网孔中的颗粒除去,保证有足够的瓷墨颗粒漏印到承印物上。

印中控制


采用网版印刷工艺生产陶瓷贴花纸,其工艺重点在于确保套色准确、色层厚实且有光泽、图案的色调层次清晰。

一、准确套色

3个要素影响套色的准确度:

1

印刷机输纸系统是否调校正确,保证纸张从输纸台输送到印刷定位装置时位置准确;

2

每一个网版的张力是否一致;

3

纸张在多次印刷过程中是否受到车间温湿度的影响而缩胀。

处理好以上3个要素所涉及的问题,套色一定会准确。

二、色层厚度的控制

 陶瓷贴花纸的质量是否优良,一个重要的标准是看它是否能准确地再现原稿颜色。有少数颜色要求印得很厚,需要达到20μm,有浮雕效果的图案甚至要求厚度达200μm。厚度控制需掌握好3点:

丝网目数

感光胶涂布厚度

印刷参数。

 一般网印都采用270目/inch(1inch=2.54cm)丝网。由于基本固定了此网目,所以酒精花纸的优势一直局限于成本低,而对于颜色丰富和图案较复杂的印件,酒精花纸就无法达到良好的效果。如要印刷色彩很饱和的深蓝色,可选用90T的丝网。

 涂布感光胶时,网版刮墨面涂布3次,网版印刷面涂布4次,每次涂布后要烘干后再涂布,这样才能保证网版印出20μm的墨层厚度。印刷时刮刀压力不能太大,刮刀角度比平时调小约10°,印刷速度由一般情况下的2 0次/mi n调节至12次/min以下,这样才能保证所需的墨层厚度。

三、图案的层次

  网印陶瓷贴花纸图案层次再现力很难和现代的胶版印刷相比,所以网印陶瓷贴花纸图案层次表现方法需采用多色印刷来弥补层次感不足的缺陷。

  网印过程中,在确保色层厚度达到要求的情况下,加快印刷速度,色调层次清晰度会有所提高。印刷油墨的质量也直接影响色调层次的还原。原稿层次是由挂网的不同成数表现的,印刷时要注意网点还原程度。

  影响网点还原程度的因素有:调墨油质量、刮刀的角度和刀口的锋利程度与压力、印刷速度。调墨油如果是流变型的,最好用来印刷实地色,触变性调墨油适合印网点的图案。刮刀的角度和锋利程度直接影响图案的层次,刀口锋利、角度大一些,可以印刷清晰的网点。

  每道颜色印完后都要与分色软片进行对层次,印件层次要接近分色软片,这样完成后的印件一定会接近原稿。

微信图片_20191228111501


印后检验


  因为花纸是半成品,一定要花纸打样后烤花。烤花后才能看到图案,然后对比原样。只有同原样一致才能成为合格产品。

  除应用于陶瓷及玻璃的高温花纸外,小膜花纸也广泛用于木器、金属及大量的P CA B S等材质制成的钓鱼竿、高尔夫球竿、羽毛球拍、网球拍、桌球竿、玩具、头盔等运动器材上,习惯上称这一类的贴花纸为低温花纸或水标贴纸,其印刷工艺流程基本与陶瓷花纸相同,

:小膜底纸→印刷油墨图文→自然干燥→印刷封面油(可撕膜或不撕膜)→自然干燥→完成 与陶瓷花纸不同的是,水标贴纸印刷图文用的油墨为普通油墨,需视承印物的材质选择油墨种类。

  水转移贴花后,只需低温(200°C以下)烘烤即可。水标贴纸分可撕膜水标贴与不撕膜水标贴,可撕膜水标贴在水转移贴花后即可撕去覆盖于图文上的封面膜层,只在承印物上留下图文,可得到直接在承印物. 上印刷的精美效果;不撕膜水标贴在水转移贴花后无需揭膜,操作简便。

  贴花纸行业在采用高技术方面已取得了快速的进展,当然也包括小膜贴花纸。

  比如采用微机辅助设计原稿和制版,电子分色机的应用,颜料性能的改进、提高以及对烤花设备的改造。

  全世界贴花纸技术将采用快烧方法;利用计算机技术进行自动化操作;生产经营上将采用更为灵活的市场战略;在质量保证方面将严格控制铅溶出量和产品质量。

  由于贴花纸生产的装饰过程在技术上变得更加复杂,且在技术上涉及很多的知识学科,因此,装饰品的最终质量还是要依赖陶瓷产品制造者和装饰者各自的技巧和创造性。最终,贴花纸不但是并将永远是一种艺术品。


变色杯原理

当注入45度以上热水或热饮时,杯子表面的图形或文字即可产生奇妙的变化,杯子上的画面变成了另一幅风景......

a)局部变色,全部变色都可以(也可以做成冷变色,加入1 6度以下的冰水后就发生变化) ;

b)可变色的颜色:黑色、蓝色、红色、绿色、咖啡色.....

c)杯子的颜色:白色、黑色、蓝色、红色.....

d)杯子的材质:可以是中温陶瓷、高白.瓷、骨质瓷、玻璃、不绣钢...

【相关推荐】

全国服务热线

400-660-5809
