脱硫滤布堵塞腐蚀如何破？——旭瑞网业

脱硫滤布堵塞腐蚀如何破？
在石灰----石膏法脱硫系统中，滤布脱硫塔内壁上，滤 布的主要做是为了防止塔内运行形成的积垢和其他异物经过循环泵进入喷淋层，引起喷淋层浆液喷嘴严重堵塞。喷嘴堵塞会致使脱硫效率不达标。检修难度也大，而且均为高空作业，隐患很大，循环泵接入口加装滤网后，较大异物不能进入喷淋层喷嘴，不会出现堵塞现象，循环泵能保险经济的运行，那么，如何选择脱硫率网，从而达到工艺上的使用目的？

1不锈钢滤布及PPH滤 布的比较
不锈钢滤网的使用：以我们脱硫滤布厂家曾经为某钢厂360平烧结机烟气设计安装的石灰----石膏法脱硫系统为例，我们团队做脱硫系统设计时，参考塔内吸收浆液的主要腐蚀性溶液成分为20000PPm的氯离子，和100PPm的氟离子，采用不锈钢316L材质的滤 布，尺寸为大于循环泵入口通流面积4倍以上的滤 布，滤布孔径为25mm,采用法兰连接方式，安装在各台浆液循环泵入口。运行周期半年左右，由于氯离子的侵蚀作用，在不秀钢表面出现凹凸不平的腐蚀，吸收液在这些不规则不锈钢表面开始结构，慢慢生长的积垢逐渐堵住了滤 布的过滤孔，造成滤孔大部分堵塞，影响浆液流量，从而影响脱硫效率。出现问题后，用防腐树脂胶进行打磨，然而依然解决不了易黏垢，堵塞滤 布的问题。
2PPH滤布的比较

PPH滤网的使用：技术人员受玻璃钢防腐管路启发，寻找可防腐的塑料材质，zui终确定了PPH材质，该材料可以根据我图纸参数进行开模塑形，规模同不锈钢材质一致，确定材料后，按我们的设计要求生产了滤网，PPH材质滤网及相关附件可抗40000PPM氯离子腐蚀和100PPm氟离子腐蚀。PPH材质为高性能聚丙烯材料，聚丙烯的化学稳定性好，该材料是聚丙烯经过改性后，除能被浓硫酸、浓硝酸侵蚀外，在其他化学试剂中都比较稳定，材料本身防腐效果好，有良好的力学性能，除耐冲击外，其他如抗折，抗压强度都比较好，完全满足了塔内吸收液的各种静态与动态工况，吸收液的PH值在5.5/6.5之间。

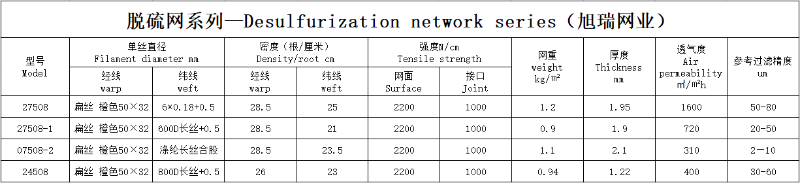

（旭瑞产品技术参数表）

2脱硫滤布厂家PPH滤网的设计要求与安装注意事项
1、滤网的有效通流直至少大于循环管入口孔径的3.2倍，对于直径大于28mm的固体颗粒，过滤精度达到100%。滤网阻力不大于500Pa,设计滤网的外形尺寸时应综合考虑吸收塔循环泵入口和其他管口的大小和方位。避免碰撞，便于安装施工和优化设计。
2、安装法兰的防腐技术要求，法兰为碳钢法兰，焊接在塔内壁上，经螺栓连接滤网法兰，焊接后法兰与螺栓做玻璃鳞片漆防腐，鳞片厚度不得小于3mm。

回访用户，在停产大修期间打开，滤网无堵塞无变形，整个喷淋系统四层喷淋系统，300个喷嘴，仅堵塞8个。ppH滤网积极有效的维护了整个喷淋系统的正常运行。  目前较早安装滤网的一套脱硫系统自2013年运行至今，未出现使用故障。
